Концевая фреза 90° с внутренней подачей СОЖ

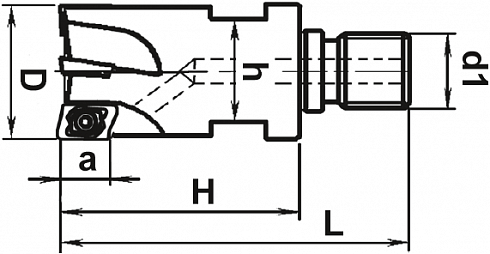

Основные размеры, мм:
| D | d1 | a | L | H | h |
|---|---|---|---|---|---|
| 16 | M08 | 7 | 44 | 27 | #REF! |
Начиная с R=1.6 мм и более необходима доработка корпуса, Rкорпуса = Rпластины.
Возможно исполнение без каналов для подачи СОЖ.
Иллюстрации не являются точным изображением продукции, см. описание и характеристики инструмента
Характеристики
| Серия | MT190 |
| Угол в плане, ° | 90 |
| Номинальный диаметр, мм | 16 |
| Макс. глубина резания, мм | 7 |
| Число зубъев, шт | 3 |
| Форма крепежной части | G - короткий хвостовик с резьбой |
| Размер крепежной части | 8 |
| Типоразмер пластины | BD08 |
| Число режущих элементов, шт | 3 |
| Каналы для подачи СОЖ | Да |
| Масса, кг | 0.1 |
| Направление резания | R - правое |
